スイッチを使ってLEDを点灯、消灯させよう！～プルアップとプルダウン～

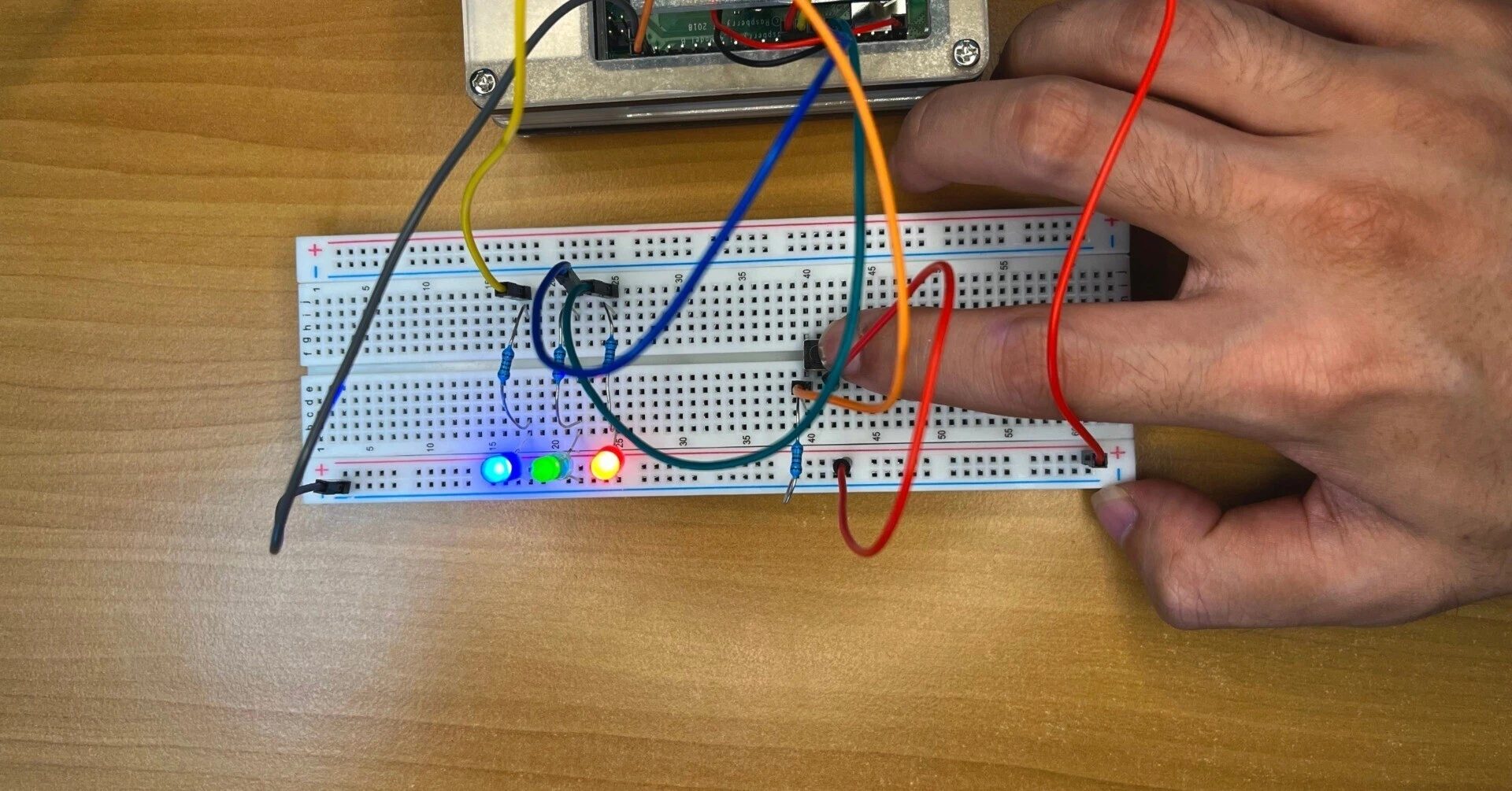

　こんにちは、タクト工房へようこそ！今回は、Raspberry Piを使ってスイッチでLEDを点滅させるプロジェクトに挑戦します。スイッチを押すとLEDが点灯し、スイッチを離すとLEDが消える仕組みを作ります。また、プルアップ抵抗とプルダウン抵抗の違いを理解し、実際の回路に組み込んでみます。

※この記事は、アフリエイト広告を利用しています

必要な材料と道具
タクタイルスイッチとは
プルアップ抵抗とプルダウン抵抗の概要と必要性
プルアップ抵抗とは？
プルダウン抵抗とは？
LEDの点灯、消灯

必要な材料と道具

Raspberry Pi
ブレッドボード
LED
抵抗
タクタイルスイッチ
ジャンパーワイヤー

ラズベリーパイ 4 コンピューターモデルB 8GB Raspberry Pi 4 ラズパイ 4 TELEC認定取得済み (Raspberry Pi 4 8GB)

¥16,100 （2025/03/19 09:40時点 | Amazon調べ）

Amazon

ポチップ

SunFounder Raspberry pi 用のスターター電子工作キット, ラズパイプログラミング, オンライン日本語説明書800+ページ詳細な教本と豊富なレッスン, Raspberry pi 5/4B/3B+/3B/400/3A+/2B/1B+/1A+/Zero W/Zero に対応、C/Python/Java/Node.js/Scratchコードをサポート(※Raspberry Piなし)

¥5,360 （2025/03/23 16:07時点 | Amazon調べ）

Amazon

ポチップ

タクタイルスイッチとは

　タクタイルスイッチは、ボタンを押している間だけ、ONになり、離すとOFFになるスイッチです。スイッチ端子の1番と2番は内部で接続され、3番と4番も同様に接続されています。簡単に記号で表すと下の図のようになります。

プルアップ抵抗とプルダウン抵抗の概要と必要性

　スイッチやセンサーなどからRaspberry Piなどのマイコンに外部入力を行う際に、プルアップ抵抗やプルダウン抵抗を使用します。使用しないと、GPIOピンが未接続（フロート状態）になります。GPIOピンが未接続の場合、電圧が不安定になり、予期しない動作を引き起こす可能性があります。そのため、プルアップ抵抗やプルダウン抵抗を使用して、ピンを確実にHIGHまたはLOWの状態に保つことが重要です。

プルアップ抵抗とは？

　プルアップ抵抗は、入力ピンを高い電圧（通常は3.3Vや5V）に接続するための抵抗です。GPIOピンが未接続の場合、入力はHIGHになります。

プルダウン抵抗とは？

　プルダウン抵抗は、入力ピンを低い電圧（GND）に接続するための抵抗です。これにより、GPIOピンが確実にLOW状態に保たれます。スイッチが押されると、ピンがVccに接続されてHIGH状態になります。

LEDの点灯、消灯

　では、実際にスイッチを使ってLEDを点灯・消灯させましょう。今回はプルダウン抵抗を使って回路を設計します。また、前回のプロジェクトで使用した3つのLEDを使った回路を再利用します。まだ見ていない方は、下の記事を参考にしてください。

回路設計

　配線は以下のように接続します。もし、RaspberryPiのピンの配置が分からない方は、下の記事を参考にしてください。

　プルダウン抵抗の大きさを決めていきたいと思います。RaspberryPiのGPIO21に流れる電流は小さいほうが電源の負荷が低減されるので、今回は流れる電流を1mAとします。オームの法則により、

$$R=\frac{3.3V}{1.0×10^{-3}}=3.3kΩ$$

とします。
　また、GPIOの内部抵抗を使う場合、今回でいう、GPIO21に接続されている抵抗を削除することができます。内部抵抗を有効にすると、GPIO21は上の図と同じように内部で抵抗と接続されます。これによって部品点数を減らすことができます。今回は内部抵抗を使わずやっていきます。

プログラム

　次に、Raspberry Piに以下のC言語コードを入力します。

#include <wiringPi.h>
#include <stdio.h>

#define RED_PIN 17    // GPIO 17
#define GREEN_PIN 27  // GPIO 27
#define BLUE_PIN 22   // GPIO 22
#define BUTTON_PIN 21

int main(void) {
    wiringPiSetupGpio();
    pinMode(RED_PIN, OUTPUT);
    pinMode(GREEN_PIN, OUTPUT);
    pinMode(BLUE_PIN, OUTPUT);
    pinMode(BUTTON_PIN,INPUT);
　　//pullUpDnControl(BUTTON_PIN, PUD_DOWN);  内部抵抗を使う場合

    while (1) {
        if (digitalRead(BUTTON_PIN) == HIGH) {   // スイッチが押されたとき
            digitalWrite(RED_PIN, HIGH);
            digitalWrite(GREEN_PIN, HIGH);
            digitalWrite(BLUE, HIGH);  // LEDを点灯
        } else {
            digitalWrite(RED_PIN, LOW);
            digitalWrite(GREEN_PIN, LOW);
            digitalWrite(BLUE_PIN, LOW);   // LEDを消灯
        }
        delay(100);  // 100ミリ秒待機
     }

    return 0;
}
